Máy đánh bóng vòng chính xác LP12A

Máy đánh bóng vòng chính xác LP12A

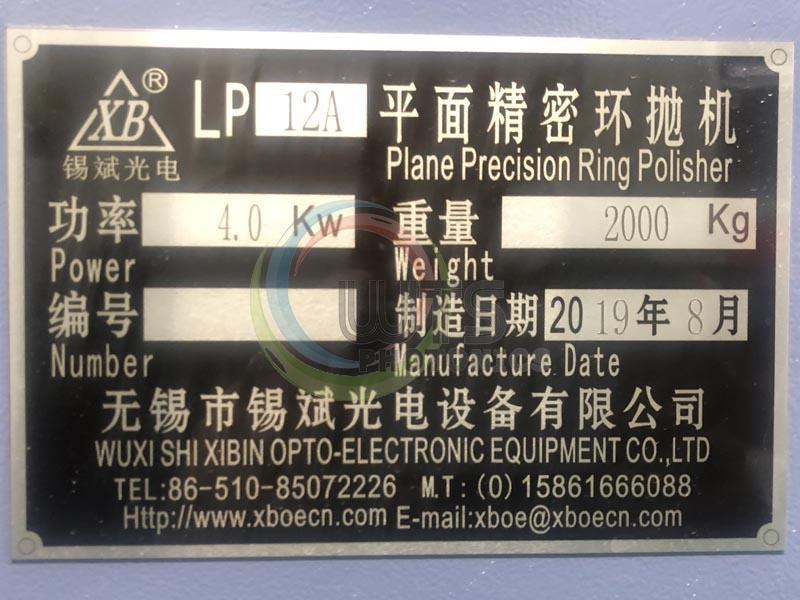

Vào ngày 19 tháng 9 năm 2019, máy đánh bóng vòng chính xác dạng phẳng LP12A của CÔNG TY TNHH THIẾT BỊ QUANG ĐIỆN TỬ WUXI SHI XIBIN đã đạt WTS.

Máy đánh bóng vòng chính xác phẳng có thể được sử dụng để gia công các sản phẩm cửa sổ đường kính lớn. Kích thước gia công tối đa có thể đạt tới 400mm và độ chính xác độ phẳng bề mặt có thể đạt tới L / 20.

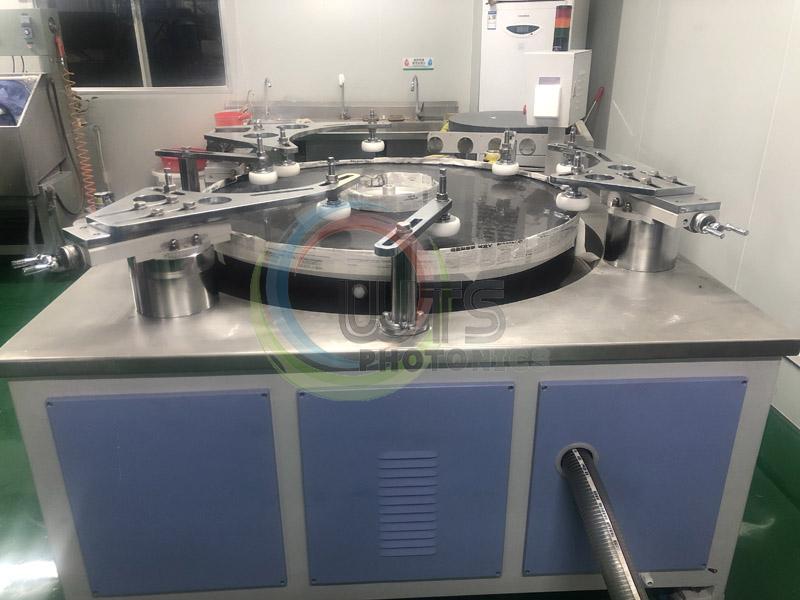

Máy đánh bóng vòng chính xác LP12A

1. Chức năng chính của thiết bị

Máy công cụ này chủ yếu được sử dụng để mài và đánh bóng chính xác các thành phần phẳng có độ chính xác cao bằng thủy tinh quang học, thạch anh, pha lê, kim loại và phi kim loại. Máy công cụ sử dụng bộ giảm tốc trục vít công suất cao và ổ bi đẩy lớn. Mặt bàn bằng đá granit có độ biến dạng tối thiểu trong các môi trường khác nhau và ở các nhiệt độ khác nhau. Máy công cụ sử dụng bàn thép không gỉ, bể chứa nước sạch và đẹp, dễ vệ sinh, điều chỉnh tốc độ tần số thay đổi, mô-men xoắn đầu ra lớn

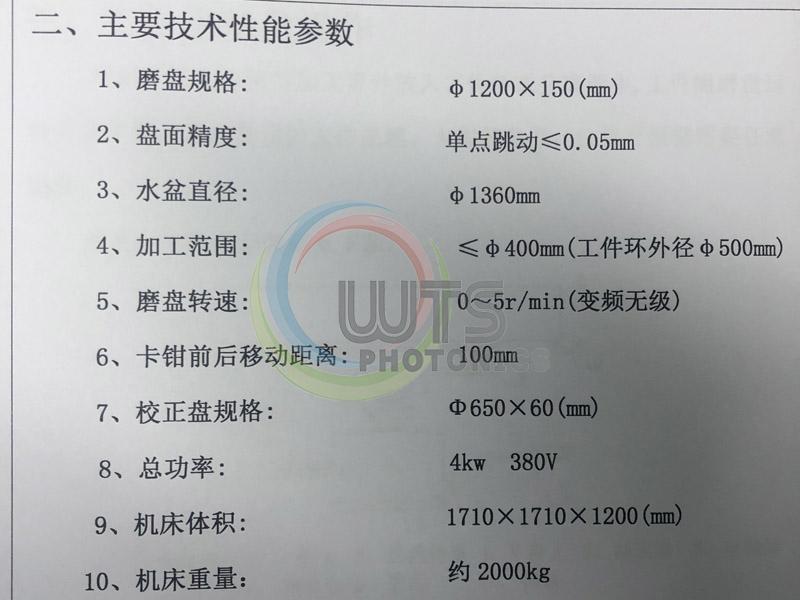

2. Thông số kỹ thuật:

1). Thông số kỹ thuật đĩa mài: Φ1200x150mm

2). Độ chính xác bề mặt: độ lệch điểm đơn ≤0,05mm

3). Đường kính chậu: Φ1360 mm

4). Phạm vi gia công: Φ 400mm (đường kính ngoài của vòng phôi Φ500mm)

5). Tốc độ quay của đĩa mài: 0 ～ 5r/phút (chuyển đổi tần số vô cấp)

6). Khoảng cách di chuyển tới lui của kẹp phanh: 100mm

7). Thông số kỹ thuật đĩa hiệu chuẩn: Φ650x60mm

8). Tổng công suất máy công cụ: 4KW 380V

9). Kích thước: 1710 × 1710 × 1200 (mm)

10). Trọng lượng máy: khoảng 2000 kg

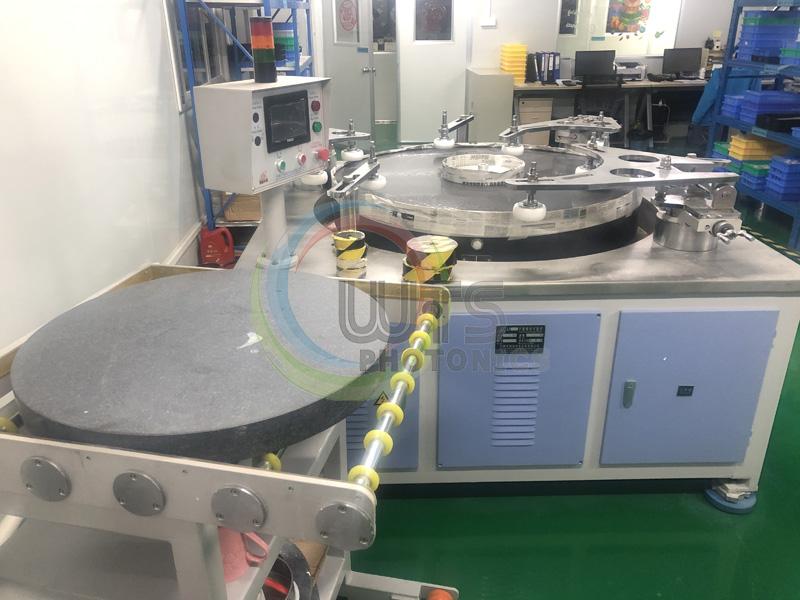

Máy đánh bóng vòng chính xác LP12A mở rộng đáng kể phạm vi kích thước gia công của sản phẩm và đảm bảo độ chính xác gia công của các sản phẩm cỡ lớn. Các sản phẩm được máy đánh bóng vòng xử lý có thể được sử dụng trên bầu trời cho các cửa sổ có độ chính xác cao của tên lửa và vệ tinh; có thể ở dưới biển cho tàu ngầm; và cũng có thể được sử dụng cho ống kính truyền và ống kính phản xạ có độ chính xác cao cho Máy đo giao thoa ZYGO.

Với việc liên tục bổ sung thiết bị, dây chuyền sản xuất của WTS sẽ được mở rộng và có thể cung cấp nhiều giải pháp quang học hơn.
