Tròng kính không tiêu sắc (Gấp đôi)
Các loại kính hiển vi quang học phủ VIS 0° và VIS-NIR cũng có sẵn
Hiệu chỉnh quang sai cầu và quang sai màu trên trục
Có sẵn tròng kính Achromatic tùy chỉnh
Sự chi trả :
T/T Payment, Western UnionCảng vận chuyển :
Fuzhou Chinanguồn gốc sản phẩm :

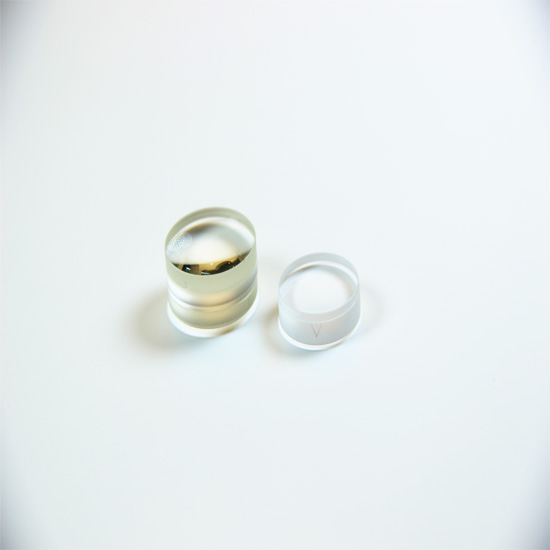

ChinaThấu kính quang học chính xác không sắc (Đôi)
Ống kính Achromatic(Đôi) bao gồm một thành phần thấu kính Crown Glass chiết suất thấp dương được gắn chặt vào một thành phần thấu kính Flint Glass chiết suất cao âm. Các thành phần được chọn để loại bỏ quang sai màu ở hai bước sóng tách biệt rõ ràng, thường là ở vùng xanh lam và đỏ của quang phổ. Độ dài tiêu cự không đổi ở hai bước sóng đó và các dịch chuyển tiêu cự hầu như bị loại bỏ trên các bước sóng khả kiến. Một ứng dụng thường gặp là để đạt được sự hội tụ giới hạn nhiễu xạ của chùm tia laser. Achromat âm thường được sử dụng khi cần loại bỏ quang sai màu. Ngoài việc giảm quang sai màu ở các bước sóng thiết kế, quang sai cầu và coma cũng được giảm đáng kể.
Đặc điểm kỹ thuật
Vật liệu: | Kính Crown có chỉ số thấp Kính Flint có chỉ số chiết suất cao CDGM, Schott, Ohara, v.v. |
| Dung sai kích thước: | ±0.1mm(Tiêu chuẩn), ±0.01mm(Độ chính xác cao) |
| Dung sai độ dày tâm: | ±0.1mm(Tiêu chuẩn), ±0.05mm(Độ chính xác cao) |
| Độ dài tiêu cự cận trục: | ±2% |
| Chất lượng bề mặt: | 60/40 (Tiêu chuẩn), 20/10 (Độ chính xác cao) |
| Khẩu độ rõ nét: | >85% |
| Hình bề mặt: | λ/2(Tiêu chuẩn), λ/4(Độ chính xác cao) @633nm |
| Định tâm: | 3 phút cung |
| Vát: | <0,25mm×45° |
| Lớp phủ: | Theo yêu cầu |
Lưu ý đối với thấu kính cầu:
a. Các vật liệu kính quang học khác từ Schott, Ohara, Hoya hoặc CDGM Trung Quốc, UVFS từ Heraeus, Corning, Germanium, Silicon, ZnSe, ZnS, CaF2, Sapphire cũng có sẵn theo yêu cầu.
b. Có thể yêu cầu sản xuất thấu kính hình cầu theo yêu cầu với mọi kích thước từ đường kính 1,0 đến 300mm.
Dịch vụ một cửa cho Vision Optics-Quang học Laser-Quang học y khoa-Truyền thông quang học 5G-Quang học quân sự.

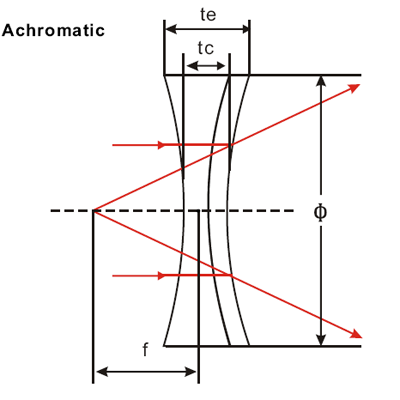

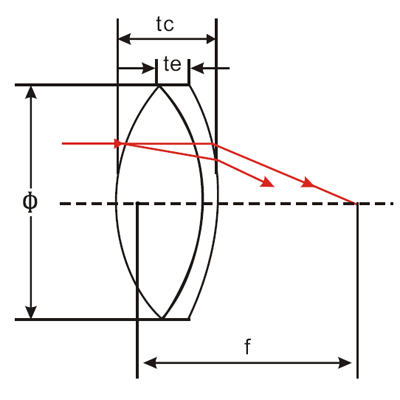

Kích thước điển hình
| Vật liệu | N-BK7 và N-SF5 | |||||||
| Mã số mặt hàng | Φ(mm) | f(mm) | R(mm) | R(mm) | R(mm) | Tc(mm) | T (mm) | Fb(mm) |
| ALP001 | 6 | 15 | 8.831 | -6,55 | -19,77 | 2.71 | 1 | 13.07 |
| ALP002 | 6 | 20 | 12.36 | -8,51 | -24,38 | 2.6 | 1 | 18.29 |
| ALP003 | 6 | 25 | 15.7 | -10,67 | -29,99 | 2.3 | 1 | 23,46 |
| ALP004 | 6 | 30 | 18,88 | -12,94 | -36,48 | 1.9 | 1 | 28,69 |
| ALP005 | 8 | 25 | 15,6 | -10,81 | -30,48 | 2.9 | 1 | 23.13 |
| ALP006 | 8 | 30 | 18,88 | -12,88 | -36,22 | 2.7 | 1 | 28.28 |
| ALP101 | 10 | 20 | 12.32 | -9.02 | -25,23 | 3.8 | 1 | 17.63 |
| ALP102 | 12 | 25 | 15.35 | -11,35 | -31,92 | 4.2 | 1.3 | 22.29 |
| ALP103 | 12,7 | 30 | 18,54 | -13,49 | -37,84 | 4 | 1.3 | 27,36 |
| ALP104 | 12,7 | 40 | 25.23 | -17,54 | -48,75 | 3.4 | 1.3 | 37,78 |
| ALP105 | 12,7 | 50 | 31,26 | -21,93 | -62,37 | 3.1 | 1.3 | 47,99 |
| ALP106 | 12,7 | 60 | 37,33 | -26,42 | -75,86 | 2.8 | 1.3 | 58,13 |
| ALP107 | 12,7 | 75 | 46,77 | -32,96 | -94,62 | 2.6 | 1.3 | 73,23 |
| ALP108 | 13 | 40,5 | 25,41 | -18.07 | -50,47 | 3 | 1.3 | 38,48 |
| ALP109 | 14 | 44 | 27,54 | -19,54 | -54,95 | 3.3 | 1.3 | 41,83 |
| ALP110 | 18 | 40 | 24.27 | -18,37 | -53,09 | 5.4 | 1,5 | 36,51 |
| ALP111 | 18 | 50 | 31,69 | -22 | -60,57 | 4.8 | 1,5 | 46,99 |
| ALP112 | 18 | 60 | 37,84 | -26,49 | -73,79 | 4.1 | 1,5 | 57,3 |
| ALP201 | 25,4 | 60 | 37,33 | -27,16 | -75,86 | 7 | 2 | 55,57 |
| ALP202 | 25,4 | 120 | 73,28 | -54,33 | -159,9 | 4.2 | 2 | 117,1 |
| ALN101 | 12,7 | -25 | -15,28 | 13.37 | 39,17 | 1,5 | 2,5 | -26,61 |
| ALN102 | 12,7 | -30 | -24,72 | 19.1 | 56,1 | 1,5 | 2,5 | -41,56 |
| ALN201 | 25,4 | -40 | -29,79 | 26,85 | 82,41 | 2 | 4.3 | -52,66 |
