Thấu kính Plano-Convex quang học tùy chỉnh, Nhà cung cấp thấu kính Plano-Convex quang học Trung Quốc

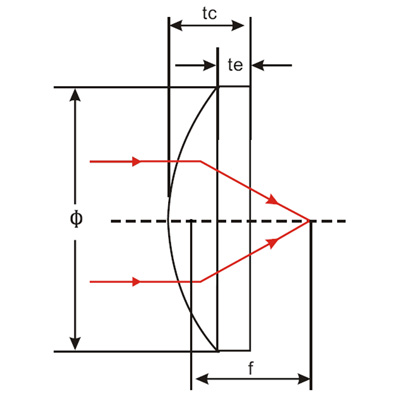

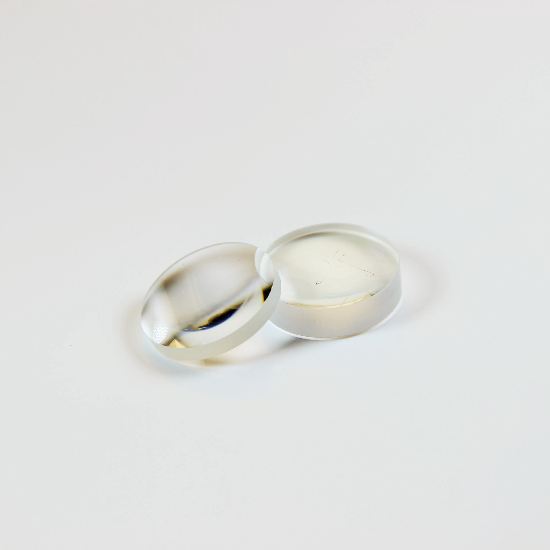

Thấu kính Plano-Convex của kính quang học

Thấu kính Plano-Convex được sử dụng tốt nhất khi một điểm liên hợp (khoảng cách vật thể S hoặc khoảng cách ảnh S') lớn hơn năm lần điểm kia. Hình dạng thấu kính này gần như là hình dạng tốt nhất để hội tụ ánh sáng chuẩn trực hoặc để chuẩn trực một nguồn điểm.

High Presion Double Convex Lenses and Bi-convex Lenses

Thấu kính lồi đôi độ chính xác cao và thấu kính lồi đôi

Thấu kính lồi đôi, thấu kính lồi hai mặt có hai bề mặt cong ra ngoài, tiêu cự dương và hữu ích cho hình ảnh 1:1 và trong các hệ thống đa phần tử.Các thấu kính này được thiết kế để có tiêu cự f= (R1*R2)/((n-1)*(R2-R1)) 1. Được hỗ trợ bởi Gói thiết kế quang học Zemax 2. Độ dài tiêu cự dương 3. Vật liệu theo yêu cầu

Thấu kính Plano-Lõm quang học

Thấu kính phẳng lõm có tiêu cự âm và thường được sử dụng để làm cho chùm tia hội tụ phân kỳ như trong bộ mở rộng chùm tia loại Galilean hoặc Kính thiên văn.1. Sự mở rộng của chùm tia2. Chiếu sáng3. Mở rộng tiêu cự của hệ thống quang học

High Presion Double Concave Lenses and Bi-concave Lenses

Thấu kính lõm đôi độ chính xác cao và thấu kính lõm đôi

Thấu kính lõm đôi, thấu kính lõm đôi giống như thấu kính phẳng lõm ở chỗ chúng được sử dụng để tạo ra ánh sáng phân kỳ. Thấu kính lõm đôi được sử dụng tốt nhất khi chùm tia đầu vào hội tụ. 1. Được hỗ trợ bởi Gói thiết kế quang học Zemax 2. Độ dài tiêu cự âm 3. Vật liệu theo yêu cầu

Thấu kính quang học chính xác không sắc (Đôi)

Tròng kính không tiêu sắc (Gấp đôi) Các loại kính hiển vi quang học phủ VIS 0° và VIS-NIR cũng có sẵn Hiệu chỉnh quang sai cầu và quang sai màu trên trụcCó sẵn tròng kính Achromatic tùy chỉnh

Optical Glass Plano-Concave Cylinrical Lenses

Thấu kính hình trụ Plano-Lõm

Thấu kính trụ lõm phẳng được sử dụng để cung cấp khả năng hội tụ chỉ trong một phần, để chiếu sáng hoặc phát hiện ánh sáng từ các nguồn đường thẳng. Cũng được sử dụng để nén chùm tia và hình ảnh một cách biến dạng.1. Lý tưởng cho các ứng dụng yêu cầu độ phóng đại trong một chiều2. Được sử dụng để chuyển đổi một chùm tia định hướng thành một đường thẳng3. Có sẵn các dạng hình chữ nhật và hình tròn

Thấu kính phi cầu thủy tinh quang học chính xác

Thấu kính phi cầu chính xác Ánh sáng hội tụ hoặc hội tụ với một thành phần duy nhấtGiảm quang sai cầu Giảm trọng lượng tổng thể của hệ thống

Optical Glass Ball Lenses and Half ball lenses

Thấu kính quang học hình cầu và thấu kính nửa cầu

Thấu kính thủy tinh quang học thường được sử dụng 1. Chuẩn trực và hội tụ laser 2. Ghép nối laser với sợi quang 3. Ghép nối sợi quang với sợi quang 4. Kết nối sợi quang với đầu dò

Vật liệu:	Kính quang học loại A hoặc Silica nóng chảy, CaF2, Silicon, Germanium
Dung sai kích thước:	±0.1mm(Tiêu chuẩn), ±0.05mm(Độ chính xác cao)
Dung sai độ dày tâm:	±0.1mm(Tiêu chuẩn), ±0.05mm(Độ chính xác cao)
Độ dài tiêu cự cận trục:	±2%
Chất lượng bề mặt:	60/40 (Tiêu chuẩn), 20/10 (Độ chính xác cao)
Khẩu độ rõ nét:	>85%
Hình bề mặt:	λ/2(Tiêu chuẩn), λ/4(Độ chính xác cao) @633nm
Định tâm:	3 phút cung
Vát:	<0,25mm×45°
Lớp phủ:	Theo yêu cầu

Kích thước tiêu biểu
Mã số mặt hàng	Đường kính (mm)	f(mm)	R(mm)	Tc(mm)	T (mm)	Fb(mm)
Vật liệu	N-BK7
PLCX001	6	12	6.22	2.27	1,5	10,5
PLCX002	6	30	15,56	1,79	1,5	28,82
PLCX101	10	15	7,78	3.8	2	12,5
PLCX102	10	22	11.4	3.1	1.9	20
PLCX103	12,7	20	10,37	3,97	1.8	17.39
PLCX104	12,7	25	12,94	3,47	1.8	22,67
PLCX105	12,7	30	15,56	3.16	1.8	27,92
PLCX106	12,7	40	20,75	2.8	1.8	38,16
PLCX107	12,7	50	25,94	2,59	1.8	48,3
PLCX108	12,7	75	38,9	2.32	1.8	73,47
PLCX109	12,7	100	51,88	2.19	1.8	98,57
PLCX201	25,4	25	13.18	11,65	2	17,74
PLCX202	25,4	30	15,56	8,57	2	24,35
PLCX203	25,4	40	20,75	6,35	2	35,82
PLCX204	25,4	50	25,94	5.32	2	46,51
PLCX205	25,4	60	31.12	4,72	2	56,89
PLCX206	25,4	75	38,9	4.13	2	72,27
PLCX207	25,4	100	51,88	3,58	2	97,66
PLCX208	25,4	125	64,86	3.27	2	122,89
PLCX209	25,4	150	77,8	3.04	2	147,98
PLCX210	25,4	175	90,78	2,89	2	173,1
PLCX211	25,4	200	103,75	2,78	2	198,18
PLCX212	25,4	300	155,6	2,52	2	298,31
PLCX213	25,4	400	207	2.39	2	397,49
PLCX214	25,4	500	259,4	2.31	2	498,56
PLCX301	30	50	25,94	7.28	2,5	45,21
PLCX302	30	75	38,9	5.51	2,5	71,36
PLCX303	30	100	51,88	4,72	2,5	96,91
PLCX304	30	150	77,8	3,96	2,5	147,38
PLCX305	38	50	25,92	11.3	3	42,6
PLCX306	38	75	38,87	8	3	69,7
PLCX307	38	100	51,83	6.6	3	95,7
PLCX308	38	150	77,75	5.3	3	146,5
PLCX309	38	200	103,66	4.8	3	196,5
PLCX310	38	350	181,41	4	3	347,4
PLCX311	38	500	259,15	3.7	3	497,6
PLCX501	50,8	100	51,88	9,64	3	93,67
PLCX502	50,8	125	64,86	8.18	3	119,65
PLCX503	50,8	150	77,8	7.26	3	145,2
PLCX504	50,8	200	103,75	6.16	3	195,96
PLCX505	50,8	500	259,4	4,25	3	497,28
PLCX506	50,8	750	389	3,83	3	747,4
Vật liệu	Silica nóng chảy
PLCX-FS01	12,7	20	9.2	4,34	1.8	17.03
PLCX-FS02	12,7	25	11,51	3.71	1.8	24,47
PLCX-FS03	12,7	30	13.8	3,35	1.8	27,71
PLCX-FS04	12,7	40	18.41	2,93	1.8	38
PLCX-FS05	12,7	50	23.01	2,69	1.8	48,17
PLCX-FS06	12,7	75	34,51	2.39	1.8	73,37
PLCX-FS07	12,7	100	46.03	2.24	1.8	98,51
PLCX-FS08	25,4	35	16.11	8.2	2	29.39
PLCX-FS09	25,4	40	18.41	7.08	2	35,16
PLCX-FS10	25,4	50	23.01	5,82	2	46.03
PLCX-FS11	25,4	75	34,51	4,42	2	71,98
PLCX-FS12	25,4	100	46.03	3,79	2	97,45
PLCX-FS13	25,4	125	57,54	3.42	2	122,72
PLCX-FS14	25,4	150	69.02	3.18	2	147,84
PLCX-FS15	25,4	175	80,54	3.01	2	173
PLCX-FS16	25,4	200	92,04	2,88	2	198.08
PLCX-FS17	25,4	250	115.08	2.7	2	248,28
PLCX-FS18	25,4	300	138.04	2,59	2	298,26
PLCX-FS19	25,4	500	230,1	2,35	2	498,52
PLCX-FS20	25,4	750	345,1	2.23	2	748,57
PLCX-FS21	25,4	1000	460,1	2.18	2	998,56
PLCX-FS22	38	75	34,51	8.7	3	69,05
PLCX-FS23	38	100	46.03	7.1	3	95,19
PLCX-FS24	38	150	69.02	5,67	3	146,14
PLCX-FS25	38	200	92,04	4,98	3	196,64
PLCX-FS26	38	250	115.08	4,58	3	247
PLCX-FS27	38	300	138.04	4.31	3	297.09
PLCX-FS28	38	500	230,1	3,79	3	497,54
PLCX-FS29	38	750	345,1	3.52	3	747,68
PLCX-FS30	38	1000	460,1	3.39	3	997,73
