Thấu kính Plano-Concave quang học tùy chỉnh, Nhà cung cấp thấu kính Plano-Concave quang học Trung Quốc

Thấu kính Plano-Convex của kính quang học

Thấu kính Plano-Convex được sử dụng tốt nhất khi một điểm liên hợp (khoảng cách vật thể S hoặc khoảng cách ảnh S') lớn hơn năm lần điểm kia. Hình dạng thấu kính này gần như là hình dạng tốt nhất để hội tụ ánh sáng chuẩn trực hoặc để chuẩn trực một nguồn điểm.

High Presion Double Convex Lenses and Bi-convex Lenses

Thấu kính lồi đôi độ chính xác cao và thấu kính lồi đôi

Thấu kính lồi đôi, thấu kính lồi hai mặt có hai bề mặt cong ra ngoài, tiêu cự dương và hữu ích cho hình ảnh 1:1 và trong các hệ thống đa phần tử.Các thấu kính này được thiết kế để có tiêu cự f= (R1*R2)/((n-1)*(R2-R1)) 1. Được hỗ trợ bởi Gói thiết kế quang học Zemax2. Độ dài tiêu cự dương3. Vật liệu theo yêu cầu

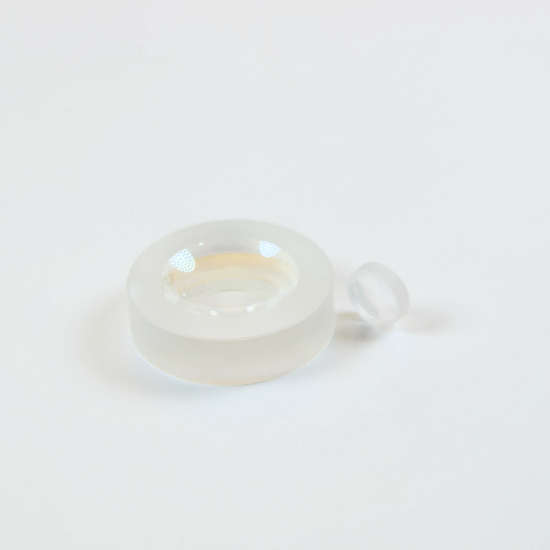

Thấu kính Plano-Lõm quang học

Thấu kính phẳng lõm có tiêu cự âm và thường được sử dụng để làm cho chùm tia hội tụ phân kỳ như trong bộ mở rộng chùm tia loại Galilean hoặc Kính thiên văn.1. Sự mở rộng của chùm tia2. Chiếu sáng3. Mở rộng tiêu cự của hệ thống quang học

High Presion Double Concave Lenses and Bi-concave Lenses

Thấu kính lõm đôi độ chính xác cao và thấu kính lõm đôi

Thấu kính lõm đôi, thấu kính lõm đôi giống như thấu kính phẳng lõm ở chỗ chúng được sử dụng để tạo ra ánh sáng phân kỳ. Thấu kính lõm đôi được sử dụng tốt nhất khi chùm tia đầu vào hội tụ.1. Được hỗ trợ bởi Gói thiết kế quang học Zemax2. Độ dài tiêu cự âm3. Vật liệu theo yêu cầu

Thấu kính quang học chính xác không sắc (Đôi)

Tròng kính không tiêu sắc (Gấp đôi)Các loại kính hiển vi quang học phủ VIS 0° và VIS-NIR cũng có sẵnHiệu chỉnh quang sai cầu và quang sai màu trên trụcCó sẵn tròng kính Achromatic tùy chỉnh

Optical Glass Plano-Concave Cylinrical Lenses

Thấu kính hình trụ Plano-Lõm

Thấu kính trụ lõm phẳng được sử dụng để cung cấp khả năng hội tụ chỉ trong một phần, để chiếu sáng hoặc phát hiện ánh sáng từ các nguồn đường thẳng. Cũng được sử dụng để nén chùm tia và hình ảnh một cách biến dạng.1. Lý tưởng cho các ứng dụng yêu cầu độ phóng đại trong một chiều2. Được sử dụng để chuyển đổi một chùm tia định hướng thành một đường thẳng3. Có sẵn các dạng hình chữ nhật và hình tròn

Thấu kính phi cầu thủy tinh quang học chính xác

Thấu kính phi cầu chính xácÁnh sáng hội tụ hoặc hội tụ với một thành phần duy nhấtGiảm quang sai cầu Giảm trọng lượng tổng thể của hệ thống

Optical Glass Ball Lenses and Half ball lenses

Thấu kính quang học hình cầu và thấu kính nửa cầu

Thấu kính thủy tinh quang học thường được sử dụng 1. Chuẩn trực và hội tụ laser2. Ghép nối laser với sợi quang3. Ghép nối sợi quang với sợi quang4. Kết nối sợi quang với đầu dò

Vật liệu:	Kính quang học loại A, vật liệu UV, VIS, IR
Dung sai kích thước:	±0.1mm(Tiêu chuẩn), ±0.05mm(Độ chính xác cao)
Dung sai độ dày tâm:	±0.1mm(Tiêu chuẩn), ±0.05mm(Độ chính xác cao)
Độ dài tiêu cự cận trục:	±2%
Chất lượng bề mặt:	60/40 (Tiêu chuẩn), 20/10 (Độ chính xác cao)
Khẩu độ rõ nét:	>85%
Hình bề mặt:	λ/2(Tiêu chuẩn), λ/4(Độ chính xác cao) @633nm
Định tâm:	3 phút cung
Vát:	<0,25mm×45°
Lớp phủ:	Theo yêu cầu

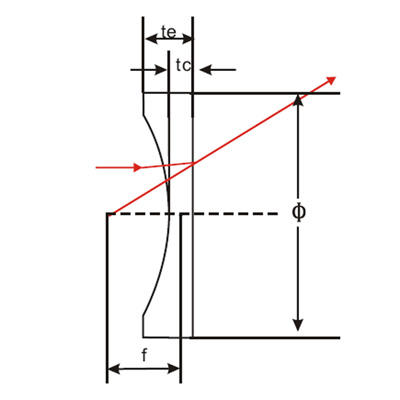

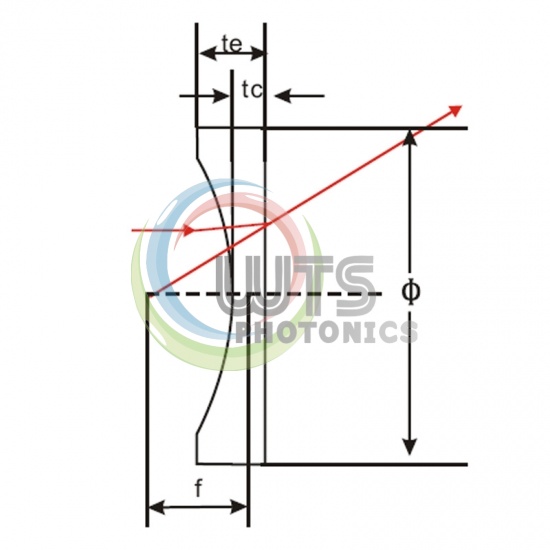

Kích thước tiêu biểu
Mã số mặt hàng	Đường kính (mm)	f(mm)	R(mm)	Tc(mm)	T (mm)	Fb(mm)
Vật liệu	N-BK7
PLCV001	6	-12	6.22	2	2,77	-13,31
PLCV002	6	-24	12,44	2	2,37	-25,31
PLCV101	12,7	-15	7,79	2	5.27	-16,35
PLCV102	12,7	-20	10,37	2	4.17	-21,32
PLCV103	12,7	-25	12,97	2	3.7	-26,33
PLCV104	12,7	-30	15,56	2	3.4	-31,31
PLCV105	12,7	-40	20,75	2	3	-41,32
PLCV106	12,7	-50	25,94	2	2,79	-51,33
PLCV107	12,7	-75	38,9	2	2,52	-76,31
PLCV108	12,7	-100	51,88	2	2.39	-101,33
PLCV201	25,4	-35	18.15	2	7.18	-36,32
PLCV202	25,4	-50	25,94	2	5.32	-51,33
PLCV203	25,4	-70	36,31	2	4.29	-71,32
PLCV204	25,4	-75	38,9	2	4.13	-76,31
PLCV205	25,4	-100	51,88	2	3,58	-101,33
PLCV206	25,4	-125	64,96	2	3.26	-126,36
PLCV207	25,4	-150	77,8	2	3.04	-151,3
PLCV208	25,4	-175	90,78	2	2,89	-176,32
PLCV209	25,4	-200	103,75	2	2,78	-201,33
PLCV210	25,4	-250	129,72	2	2,62	-251,39
PLCV211	25,4	-300	155,6	2	2,52	-301,29
PLCV212	25,4	-500	259,4	2	2.31	-501,39
PLCV213	25,4	-1000	518,7	2	2.16	-1001,28
PLCV301	30	-80	41,5	2	4,81	-81,32
PLCV302	30	-100	51,88	2	4.22	-101,33
PLCV303	30	-200	103,75	2	3.09	-201,33
PLCV304	38	-50	25,94	2	10.28	-51,33
PLCV305	38	-100	51,88	2	5.6	-101,33
PLCV306	38	-150	77,8	2	4,36	-151,3
PLCV307	38	-200	103,75	2	3,76	-201,33
PLCV308	38	-350	181,55	2	3	-351,31
PLCV309	38	-500	259,4	2	2.7	-501,39
PLCV310	38	-700	363,1	2	2,5	-701,31
PLCV401	40	-50	25,94	2	11.42	-51,33
PLCV501	50	-75	38,9	2	12.1	-76,97
PLCV502	50	-100	51,88	3	9,42	-101,99
PLCV503	50	-150	77,8	3	7.13	-151,96
PLCV504	50	-200	103,75	3	6.06	-201,99
PLCV505	50	-250	129,72	3	5.43	-252,05
PLCV506	50	-400	207	3	4,52	-401,03
PLCV507	50	-500	259,4	3	4.21	-502,05
PLCV508	50	-600	311,2	3	4.01	-601,91
PLCV509	50	-800	415	3	3,75	-802.02
Vật liệu	Silica nóng chảy
PLCV-FS01	12,7	-15	6,92	2	6.17	-16,41
PLCV-FS02	12,7	-20	9.2	2	4,54	-21,38
PLCV-FS03	12,7	-25	11,51	2	3.91	-26,38
PLCV-FS04	12,7	-30	13.8	2	3,55	-31,37
PLCV-FS05	12,7	-40	18.41	2	3.13	-41,38
PLCV-FS06	25,4	-35	16.11	2	8.2	-36,36
PLCV-FS07	25,4	-50	23.01	2	5,82	-51,38
PLCV-FS08	25,4	-75	34,51	2	4,42	-76,38
PLCV-FS09	25,4	-100	46.03	2	3,79	-101,42
PLCV-FS10	25,4	-150	69.02	2	3.18	-151,39
PLCV-FS11	25,4	-175	80,54	2	3.01	-176,43
PLCV-FS12	25,4	-200	92,04	2	2,88	-201,42
PLCV-FS13	25,4	-250	115.08	2	2.7	-251,5
PLCV-FS14	25,4	-300	138.04	2	2,59	-301,41
PLCV-FS15	25,4	-500	230,1	2	2,35	-501,5
PLCV-FS16	25,4	-1000	460,1	2	2.18	-1001,42
PLCV-FS17	38	-50	23.01	3	13.03	-52,07
PLCV-FS18	38	-100	46.03	3	7.1	-102,1
PLCV-FS19	38	-150	69.02	3	5,67	-152,07
PLCV-FS20	38	-200	92,04	3	4,98	-202,11
PLCV-FS21	38	-350	161.06	3	4.13	-352,13
PLCV-FS22	38	-500	230,1	3	3,79	-502,19
