Thấu kính lồi đôi độ chính xác cao và thấu kính lồi đôi tùy chỉnh, Nhà cung cấp thấu kính lồi đôi độ chính xác cao và thấu kính lồi đôi của Trung Quốc

Thấu kính Plano-Convex của kính quang học

Thấu kính Plano-Convex được sử dụng tốt nhất khi một điểm liên hợp (khoảng cách vật thể S hoặc khoảng cách ảnh S') lớn hơn năm lần điểm kia. Hình dạng thấu kính này gần như là hình dạng tốt nhất để hội tụ ánh sáng chuẩn trực hoặc để chuẩn trực một nguồn điểm.

High Presion Double Convex Lenses and Bi-convex Lenses

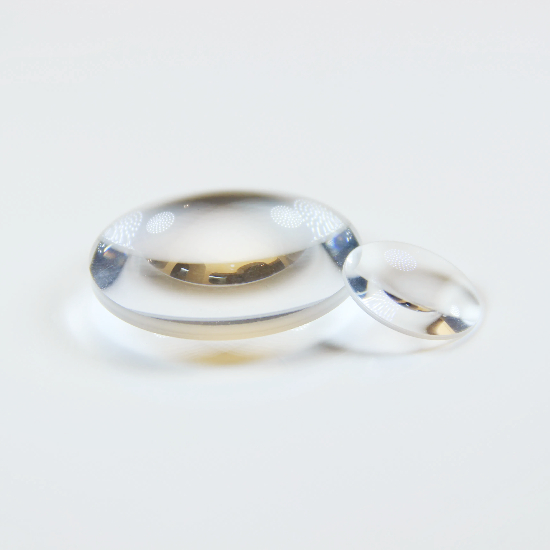

Thấu kính lồi đôi độ chính xác cao và thấu kính lồi đôi

Thấu kính lồi đôi, thấu kính lồi hai mặt có hai bề mặt cong ra ngoài, tiêu cự dương và hữu ích cho hình ảnh 1:1 và trong các hệ thống đa phần tử.Các thấu kính này được thiết kế để có tiêu cự f= (R1*R2)/((n-1)*(R2-R1)) 1. Được hỗ trợ bởi Gói thiết kế quang học Zemax2. Độ dài tiêu cự dương3. Vật liệu theo yêu cầu

Thấu kính Plano-Lõm quang học

Thấu kính phẳng lõm có tiêu cự âm và thường được sử dụng để làm cho chùm tia hội tụ phân kỳ như trong bộ mở rộng chùm tia loại Galilean hoặc Kính thiên văn.1. Sự mở rộng của chùm tia2. Chiếu sáng3. Mở rộng tiêu cự của hệ thống quang học

High Presion Double Concave Lenses and Bi-concave Lenses

Thấu kính lõm đôi độ chính xác cao và thấu kính lõm đôi

Thấu kính lõm đôi, thấu kính lõm đôi giống như thấu kính phẳng lõm ở chỗ chúng được sử dụng để tạo ra ánh sáng phân kỳ. Thấu kính lõm đôi được sử dụng tốt nhất khi chùm tia đầu vào hội tụ.1. Được hỗ trợ bởi Gói thiết kế quang học Zemax2. Độ dài tiêu cự âm3. Vật liệu theo yêu cầu

Thấu kính quang học chính xác không sắc (Đôi)

Tròng kính không tiêu sắc (Gấp đôi)Các loại kính hiển vi quang học phủ VIS 0° và VIS-NIR cũng có sẵnHiệu chỉnh quang sai cầu và quang sai màu trên trụcCó sẵn tròng kính Achromatic tùy chỉnh

Optical Glass Plano-Concave Cylinrical Lenses

Thấu kính hình trụ Plano-Lõm

Thấu kính trụ lõm phẳng được sử dụng để cung cấp khả năng hội tụ chỉ trong một phần, để chiếu sáng hoặc phát hiện ánh sáng từ các nguồn đường thẳng. Cũng được sử dụng để nén chùm tia và hình ảnh một cách biến dạng.1. Lý tưởng cho các ứng dụng yêu cầu độ phóng đại trong một chiều2. Được sử dụng để chuyển đổi một chùm tia định hướng thành một đường thẳng3. Có sẵn các dạng hình chữ nhật và hình tròn

Thấu kính phi cầu thủy tinh quang học chính xác

Thấu kính phi cầu chính xácÁnh sáng hội tụ hoặc hội tụ với một thành phần duy nhấtGiảm quang sai cầu Giảm trọng lượng tổng thể của hệ thống

Optical Glass Ball Lenses and Half ball lenses

Thấu kính quang học hình cầu và thấu kính nửa cầu

Thấu kính thủy tinh quang học thường được sử dụng 1. Chuẩn trực và hội tụ laser2. Ghép nối laser với sợi quang3. Ghép nối sợi quang với sợi quang4. Kết nối sợi quang với đầu dò

Vật liệu:	Kính quang học, BK7, Silica nóng chảy, Schott, OHARA, CaF2, Germani, v.v.
Dung sai kích thước:	±0.1mm(Tiêu chuẩn), ±0.01mm(Độ chính xác cao)
Dung sai độ dày tâm:	±0.1mm(Tiêu chuẩn), ±0.02mm(Độ chính xác cao)
Độ dài tiêu cự cận trục:	±2%
Chất lượng bề mặt:	60/40 (Tiêu chuẩn), 20/10 (Độ chính xác cao)
Khẩu độ rõ nét:	>85%
Hình bề mặt:	λ/2(Tiêu chuẩn), λ/8(Độ chính xác cao) @633nm
Định tâm:	3 phút cung
Vát:	<0,25mm×45°
Lớp phủ:	Theo yêu cầu

Kích thước tiêu biểu

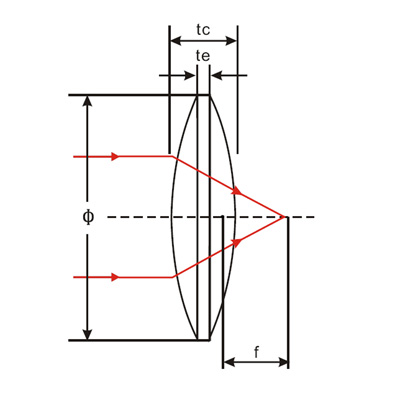

Mã số mặt hàng	Φ(mm)	f(mm)	R2 = R2(mm)	Tc(mm)	T (mm)	Fb(mm)
Vật liệu	N-BK7
BICX001	6	15	15.2	2.1	1,5	14.3
BICX002	6	30	30,83	1,79	1,5	29,42
BICX101	12,7	15	14,65	4,89	2	13.27
BICX102	12,7	20	20.04	4.07	2	18.62
BICX103	12,7	25	25,35	3.62	2	23,82
BICX104	12,7	30	30,55	3.33	2	28,89
BICX105	12,7	40	41.02	2,99	2	39.04
BICX106	12,7	50	51,4	2,79	2	49.08
BICX107	12,7	75	77,45	2,52	2	74,24
BICX108	12,7	100	103,28	2.39	2	99,16
BICX201	25,4	25	24,72	9.02	2	22.24
BICX202	25,4	31,7	31,55	7.34	2	29.15
BICX203	25,4	35	35.08	6,76	2	32,66
BICX204	25,4	50	50,93	5.22	2	48,22
BICX205	25,4	75	77.09	4.11	2	73,63
BICX206	25,4	100	103.04	3.57	2	98,73
BICX207	25,4	125	129,12	3,25	2	123,92
BICX208	25,4	150	155,1	3.04	2	149
BICX209	25,4	175	181,13	2,89	2	174,12
BICX210	25,4	200	207	2,78	2	199.07
BICX211	25,4	250	258,9	2,62	2	249,12
BICX212	25,4	300	310,8	2,52	2	299,17
BICX213	25,4	500	518,3	2.31	2	499,21
BICX214	25,4	1000	1037,1	2.16	2	999,32
BICX301	30	50	50,7	6,54	2	47,77
BICX302	30	500	518,3	2,43	2	499,19
BICX303	38	45	44,87	10,44	2	41,46
BICX304	38	50	49,97	10,5	3	46,4
BICX305	38	100	102,57	6,55	3	97,78
BICX306	38	150	154,7	5,34	3	148,23
BICX307	38	200	206,7	4,75	3	198,46
BICX308	38	350	362,4	4	3	348,66
BICX309	38	500	518,1	3.7	3	498,79
BICX310	38	700	725,6	3,5	3	698,84
BICX401	40	63,5	64,42	8.27	1.9	60,7
BICX501	50	100	102,06	9.2	3	96,9
BICX502	50	150	154,27	7.1	3	147,6
BICX503	50	200	206,28	6	3	198
BICX504	50	250	258,22	5.4	3	248,2
BICX505	50	400	413,87	4,5	3	398,5
BICX506	50	450	465,73	4.3	3	448,6
BICX507	50	500	517,58	4.2	3	448,6
BICX508	50	600	621,28	4	3	598,7
BICX509	50	800	828,64	3.8	3	798,7
Vật liệu	Silica nóng chảy
BICX-FS01	6	15	13,46	2.18	1,5	14.24
BICX-FS02	6	30	27.29	1,83	1,5	29,34
BICX-FS03	12,7	15	12,91	5,34	2	13.05
BICX-FS04	12,7	20	17,7	4,36	2	18,46
BICX-FS05	12,7	25	22,39	3,84	2	23,66
BICX-FS06	12,7	30	27.04	3.51	2	28,77
BICX-FS07	12,7	40	36,31	3.12	2	38,92
BICX-FS08	25,4	25	21.23	10.11	2	21.14
BICX-FS09	25,4	35	30,97	7,45	2	32,33
BICX-FS10	25,4	50	45.08	5,65	2	48.01
BICX-FS11	25,4	75	68,23	4,39	2	73,39
BICX-FS12	25,4	100	91,41	3,77	2	98,69
BICX-FS13	25,4	150	137,5	3.18	2	148,89
BICX-FS14	25,4	200	183,65	2,88	2	199.09
BICX-FS15	25,4	250	229,6	2.7	2	249,06
BICX-FS16	25,4	300	275,6	2,59	2	299,07
BICX-FS17	25,4	500	459,7	2,35	2	499,19
BICX-FS18	25,4	1000	919,8	2.18	2	999,24
BICX-FS19	38	50	44.06	11.61	3	45,81
BICX-FS20	38	100	90,99	7.01	3	97,67
BICX-FS21	38	150	137.09	5,65	3	148.01
BICX-FS22	38	200	183,23	4,98	3	198,27
BICX-FS23	38	350	321,4	4.12	3	348,58
BICX-FS24	38	500	459,5	3,79	3	498,72
BICX-FS25	38	750	689,5	3.52	3	748,73
BICX-FS26	38	1000	919,6	3.39	3	998,82
