Thấu kính trụ lõm phẳng được sử dụng để cung cấp khả năng hội tụ chỉ trong một phần, để chiếu sáng hoặc phát hiện ánh sáng từ các nguồn đường thẳng. Cũng được sử dụng để nén chùm tia và hình ảnh một cách biến dạng.
1. Lý tưởng cho các ứng dụng yêu cầu độ phóng đại trong một chiều
2. Được sử dụng để chuyển đổi một chùm tia định hướng thành một đường thẳng
3. Có sẵn các dạng hình chữ nhật và hình tròn
Sự chi trả :
T/T Payment, Western UnionCảng vận chuyển :
Fuzhou Chinanguồn gốc sản phẩm :

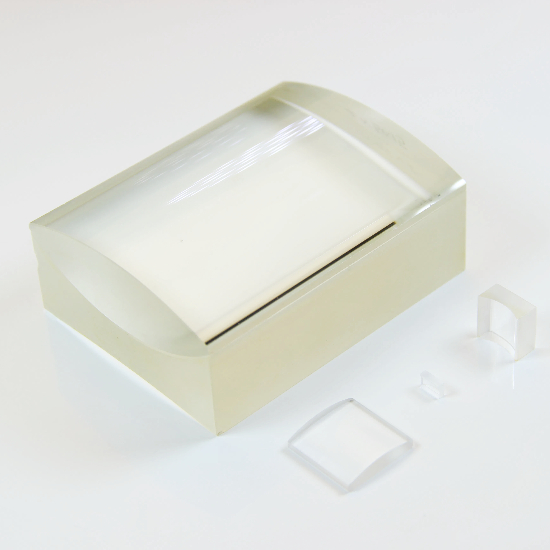

ChinaThấu kính hình trụ Plano-Lõm
Thấu kính trụ lõm phẳng được sử dụng để biến nguồn laser chuẩn trực thành máy phát dòng.
1. Lý tưởng cho các ứng dụng yêu cầu độ phóng đại trong một chiều
2. Được sử dụng để chuyển đổi một chùm tia định hướng thành một đường thẳng
3. Có sẵn các dạng hình chữ nhật và hình tròn
WTS cung cấp tròng kính hình trụ phẳng lõm bằng silica nung chảy N-BK7 có tráng phủ và không tráng phủ.
Đặc điểm kỹ thuật:
| Vật liệu: | Kính quang học loại A hoặc Silica nóng chảy |
| Dung sai kích thước: | +0.0, -0.1mm |
| Dung sai độ dày tâm: | ±0,1mm |
| Độ dài tiêu cự cận trục: | ±2% |
| Chất lượng bề mặt: | 60/40 |
| Khẩu độ rõ nét: | >85% |
| Hình bề mặt: | λ/4 ở 633nm |
| Định tâm: | 3 phút cung |
| Vát: | <0,25mm×45° |
| Lớp phủ: | Theo yêu cầu |
Thấu kính trụ lõm phẳng cung cấp hình ảnh âm bản đơn trục cho việc mở rộng chùm tia biến dạng và nhiều ứng dụng khác nhau. Các thấu kính này cũng có thể được sử dụng làm phôi gương nếu cần gương bề mặt trụ lõm.
Lưu ý đối với thấu kính cầu:
a. Các vật liệu kính quang học khác từ Schott, Ohara, Hoya hoặc CDGM Trung Quốc, UVFS từ Heraeus, Corning, Germanium, Silicon, ZnSe, ZnS, CaF2, Sapphire cũng có sẵn theo yêu cầu.
b. Có thể yêu cầu sản xuất thấu kính hình cầu theo yêu cầu với mọi kích thước từ đường kính 1,0 đến 300mm.
Dịch vụ một cửa cho Vision Optics-Quang học Laser-Quang học y khoa-Truyền thông quang học 5G-Quang học quân sự.

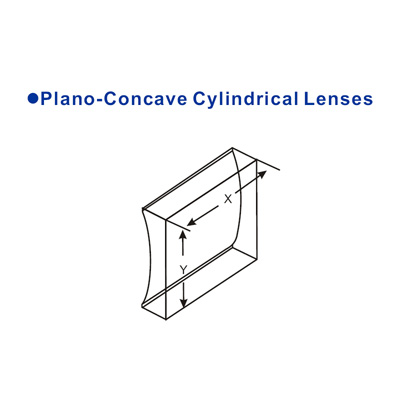

Kích thước tiêu biểu
| Mã số mặt hàng | XxY(mm) | f(mm) | R(mm) | Tc(mm) | T (mm) | Fb(mm) |
| Vật liệu | N-BK7 | |||||
| CLV101 | 10.0x10.0 | -12,7 | 6,54 | 2 | 4.3 | -14 |
| CLV102 | 20.0x10.0 | -12,7 | 6,54 | 2 | 4.3 | -14 |
| CLV103 | 10.0x10.0 | -25 | 12,87 | 2 | 3 | -26,3 |
| CLV104 | 20.0x10.0 | -25 | 12,87 | 2 | 3 | -26,3 |
| CLV201 | 20.0x20.0 | -50 | 25,73 | 2 | 4 | -51,3 |
| CLV202 | 20.0x20.0 | -75 | 38,6 | 2 | 3.3 | -76,3 |
| CLV203 | 20.0x20.0 | -100 | 51,47 | 3 | 4 | -102 |
| CLV204 | 20.0x20.0 | -150 | 77,2 | 3 | 3.7 | -152 |
| CLV205 | 20.0x20.0 | -200 | 102,93 | 3 | 3,5 | -202 |
| CLV206 | 20.0x20.0 | -250 | 128,67 | 3 | 3.4 | -252 |
| CLV207 | 20.0x20.0 | -500 | 257,33 | 3 | 3.2 | -502 |
