Ống kính lõm đôi độ chính xác cao tùy chỉnh và ống kính lõm đôi, Nhà cung cấp ống kính lõm đôi độ chính xác cao và ống kính lõm đôi của Trung Quốc

Thấu kính Plano-Convex của kính quang học

Thấu kính Plano-Convex được sử dụng tốt nhất khi một điểm liên hợp (khoảng cách vật thể S hoặc khoảng cách ảnh S') lớn hơn năm lần điểm kia. Hình dạng thấu kính này gần như là hình dạng tốt nhất để hội tụ ánh sáng chuẩn trực hoặc để chuẩn trực một nguồn điểm.

High Presion Double Convex Lenses and Bi-convex Lenses

Thấu kính lồi đôi độ chính xác cao và thấu kính lồi đôi

Thấu kính lồi đôi, thấu kính lồi hai mặt có hai bề mặt cong ra ngoài, tiêu cự dương và hữu ích cho hình ảnh 1:1 và trong các hệ thống đa phần tử.Các thấu kính này được thiết kế để có tiêu cự f= (R1*R2)/((n-1)*(R2-R1)) 1. Được hỗ trợ bởi Gói thiết kế quang học Zemax 2. Độ dài tiêu cự dương 3. Vật liệu theo yêu cầu

Thấu kính Plano-Lõm quang học

Thấu kính phẳng lõm có tiêu cự âm và thường được sử dụng để làm cho chùm tia hội tụ phân kỳ như trong bộ mở rộng chùm tia loại Galilean hoặc Kính thiên văn.1. Sự mở rộng của chùm tia2. Chiếu sáng3. Mở rộng tiêu cự của hệ thống quang học

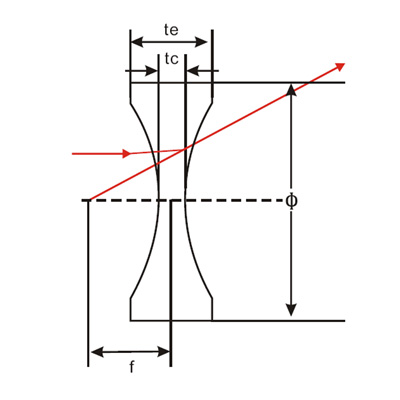

High Presion Double Concave Lenses and Bi-concave Lenses

Thấu kính lõm đôi độ chính xác cao và thấu kính lõm đôi

Thấu kính lõm đôi, thấu kính lõm đôi giống như thấu kính phẳng lõm ở chỗ chúng được sử dụng để tạo ra ánh sáng phân kỳ. Thấu kính lõm đôi được sử dụng tốt nhất khi chùm tia đầu vào hội tụ. 1. Được hỗ trợ bởi Gói thiết kế quang học Zemax 2. Độ dài tiêu cự âm 3. Vật liệu theo yêu cầu

Thấu kính quang học chính xác không sắc (Đôi)

Tròng kính không tiêu sắc (Gấp đôi) Các loại kính hiển vi quang học phủ VIS 0° và VIS-NIR cũng có sẵn Hiệu chỉnh quang sai cầu và quang sai màu trên trụcCó sẵn tròng kính Achromatic tùy chỉnh

Optical Glass Plano-Concave Cylinrical Lenses

Thấu kính hình trụ Plano-Lõm

Thấu kính trụ lõm phẳng được sử dụng để cung cấp khả năng hội tụ chỉ trong một phần, để chiếu sáng hoặc phát hiện ánh sáng từ các nguồn đường thẳng. Cũng được sử dụng để nén chùm tia và hình ảnh một cách biến dạng.1. Lý tưởng cho các ứng dụng yêu cầu độ phóng đại trong một chiều2. Được sử dụng để chuyển đổi một chùm tia định hướng thành một đường thẳng3. Có sẵn các dạng hình chữ nhật và hình tròn

Thấu kính phi cầu thủy tinh quang học chính xác

Thấu kính phi cầu chính xác Ánh sáng hội tụ hoặc hội tụ với một thành phần duy nhấtGiảm quang sai cầu Giảm trọng lượng tổng thể của hệ thống

Optical Glass Ball Lenses and Half ball lenses

Thấu kính quang học hình cầu và thấu kính nửa cầu

Thấu kính thủy tinh quang học thường được sử dụng 1. Chuẩn trực và hội tụ laser 2. Ghép nối laser với sợi quang 3. Ghép nối sợi quang với sợi quang 4. Kết nối sợi quang với đầu dò

Vật liệu:	Kính quang học, BK7, Silica nóng chảy, Schott, OHARA, CaF2, Germani vân vân.
Dung sai kích thước:	±0.1mm(Tiêu chuẩn), ±0.01mm(Độ chính xác cao)
Dung sai độ dày tâm:	±0.1mm(Tiêu chuẩn), ±0.02mm(Độ chính xác cao)
Độ dài tiêu cự cận trục:	±2%
Chất lượng bề mặt:	60/40 (Tiêu chuẩn), 20/10 (Độ chính xác cao)
Khẩu độ rõ nét:	>85%
Hình bề mặt:	λ/2(Tiêu chuẩn), λ/8(Độ chính xác cao) @633nm
Định tâm:	3 phút cung
Vát:	<0,25mm×45°
Lớp phủ:	Theo yêu cầu

Kích thước tiêu biểu
Mã số sản phẩm	Đường kính (mm)	f(mm)	R2 = R2(mm)	Tc(mm)	T (mm)	Fb(mm)
Vật liệu	N-BK7
BICV001	6	-15	15.2	2.1	1,5	14.3
BICV002	6	-30	30,83	1,79	1,5	29,42
BICV101	12,7	-15	14,65	4,89	2	13.27
BICV102	12,7	-20	20.04	4.07	2	18.62
BICV103	12,7	-25	25,35	3.62	2	23,82
BICV104	12,7	-30	30,55	3.33	2	28,89
BICV105	12,7	-40	41.02	2,99	2	39.04
BICV106	12,7	-50	51,4	2,79	2	49.08
BICV107	12,7	-75	77,45	2,52	2	74,24
BICV108	12,7	-100	103,28	2.39	2	99,16
BICV201	25,4	-25	24,72	9.02	2	22.24
BICV202	25,4	-31,7	31,55	7.34	2	29.15
BICV203	25,4	-35	35.08	6,76	2	32,66
BICV204	25,4	-50	50,93	5.22	2	48,22
BICV205	25,4	-75	77.09	4.11	2	73,63
BICV206	25,4	-100	103.04	3.57	2	98,73
BICV207	25,4	-125	129,12	3,25	2	123,92
BICV208	25,4	-150	155,1	3.04	2	149
BICV209	25,4	-175	181,13	2,89	2	174,12
BICV210	25,4	-200	207	2,78	2	199.07
BICV211	25,4	-250	258,9	2,62	2	249,12
BICV212	25,4	-300	310,8	2,52	2	299,17
BICV213	25,4	-500	518,3	2.31	2	499,21
BICV214	25,4	-1000	1037,1	2.16	2	999,32
BICV301	38	-45	44,87	10,44	2	41,46
BICV302	38	-50	49,97	10,5	3	46,4
BICV303	38	-100	102,57	6,55	3	97,78
BICV304	38	-150	154,7	5,34	3	148,23
BICV305	38	-200	206,7	4,75	3	198,46
BICV306	38	-350	362,4	4	3	348,66
BICV307	38	-500	518,1	3.7	3	498,79
BICV308	38	-700	725,6	3,5	3	698,84
BICV401	40	-63,5	64,42	8.27	1.9	60,7
BICV501	50	-100	102,06	9.2	3	96,9
BICV502	50	-150	154,27	7.1	3	147,6
BICV503	50	-200	206,28	6	3	198
BICV504	50	-250	258,22	5.4	3	248,2
BICV505	50	-400	413,87	4,5	3	398,5
BICV506	50	-450	465,73	4.3	3	448,6
BICV507	50	-500	517,58	4.2	3	448,6
BICV508	50	-600	621,28	4	3	598,7
BICV509	50	-800	828,64	3.8	3	798,7
Vật liệu	Silica nóng chảy
BICV-FS01	6	-15	14.03	1,5	2.15	15,5
BICV-FS02	6	-30	27,84	1,5	1,82	30,51
BICV-FS03	12,7	-15	14.11	2	5.02	15,67
BICV-FS04	12,7	-20	18,71	2	4.22	20,67
BICV-FS05	12,7	-25	23.32	2	3,76	25,68
BICV-FS06	12,7	-30	27,92	2	3,46	30,68
BICV-FS07	12,7	-40	37.12	2	3.09	40,68
BICV-FS08	25,4	-25	23.32	2	9,52	25,68
BICV-FS09	25,4	-35	32,52	2	7.17	35,68
BICV-FS10	25,4	-50	46,32	2	5,55	50,68
BICV-FS11	25,4	-75	69,33	2	4,35	75,69
BICV-FS12	25,4	-100	92,33	2	3,76	100,68
BICV-FS13	25,4	-150	138,34	2	3.17	150,68
BICV-FS14	25,4	-200	184,35	2	2,88	200,69
BICV-FS15	25,4	-250	230,36	2	2.7	250,69
BICV-FS16	25,4	-300	276,36	2	2,58	300,68
BICV-FS17	25,4	-500	460,4	2	2,35	500,69
BICV-FS18	25,4	-1000	920,48	2	2.18	1000,69
BICV-FS19	38	-50	46,48	3	11.12	51.02
BICV-FS20	38	-100	92,49	3	6,95	101.03
BICV-FS21	38	-150	138,5	3	5.62	151.03
BICV-FS22	38	-200	184,5	3	4,96	201.02
BICV-FS23	38	-350	322,53	3	4.13	351.03
BICV-FS24	38	-500	460,55	3	3,78	501.02
BICV-FS25	38	-750	690,59	3	3.52	751.02
BICV-FS26	38	-1000	920,64	3	3.39	1001.04
PLCX-FS27	38	300	138.04	4.31	3	297.09
PLCX-FS28	38	500	230,1	3,79	3	497,54
PLCX-FS29	38	750	345,1	3.52	3	747,68
PLCX-FS30	38	1000	460,1	3.39	3	997,73
