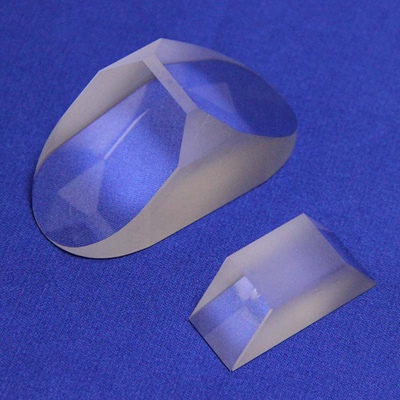

Lăng kính chim bồ câu Thường được làm bằng vật liệu thủy tinh, có hình dạng đơn giản của một lăng kính tam giác vuông cho phép ánh sáng phản xạ hai lần bên trong nó, xoay hình ảnh 180° mà không làm thay đổi hình dạng trái và phải. Trong các hệ thống quang học, nó thường được sử dụng để thay đổi hướng của đường dẫn quang học và điều chỉnh hướng hình ảnh, và được sử dụng rộng rãi trong các dụng cụ quang học như kính thiên văn và kính hiển vi để tối ưu hóa chất lượng hình ảnh và sắp xếp đường dẫn quang học.
Sự chi trả :
T/T Payment, Western UnionCảng vận chuyển :
Fuzhou Chinanguồn gốc sản phẩm :
ChinaLăng kính Dove BK7 và Silica Glass nóng chảy
Lăng kính chim bồ câu có hai ứng dụng.
1. Ứng dụng chính được sử dụng như một công cụ quay.
Nó có thể xoay hình ảnh nhưng không làm lệch chùm tia. Và khi lăng kính được xoay quanh tia song song đầu vào qua một góc nào đó, hình ảnh sẽ xoay gấp đôi góc đó. Điều rất quan trọng là ứng dụng phải được sử dụng với chùm tia song song hoặc chùm tia hội tụ và bề mặt phản xạ hình vuông lớn phải được giữ rất sạch.
2. Một ứng dụng khác được sử dụng như một tấm phản quang. Đối với ứng dụng này, nó hoạt động như một lăng kính góc vuông.
Thông số kỹ thuật: | |
Vật liệu: | BK7, Silica nóng chảy, v.v. Kính quang học |
Dung sai kích thước: | +0,1, -0,1mm |
Chất lượng bề mặt: | 60-40 S/D |
Độ phẳng bề mặt: | Lambda/2 ở 632,8nm |
Dung sai góc: | +/-3 phút cung |
Khẩu độ rõ nét: | >85% kích thước |
Vát: | <0,25mmx45° |
Lớp phủ: | Theo yêu cầu |

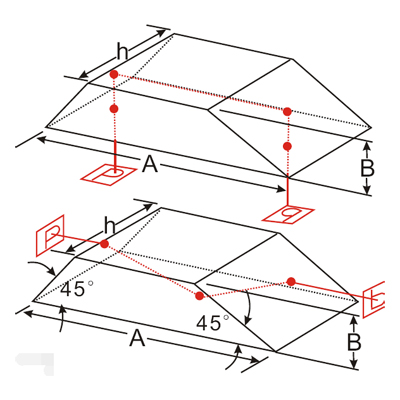

Kích thước tiêu biểu: | ||
Một(mm) | B(mm) | H(mm) |
21.1 | 5 | 5 |
42,3 | 10 | 10 |
63,4 | 15 | 15 |
Có sẵn nhiều hình dạng, kích thước và yêu cầu về vật liệu khác nhau.
Phạm vi sử dụng:
Nó được sử dụng trong nhiều lĩnh vực như kính thiên văn, kính hiển vi, kính tiềm vọng, hệ thống đo hình ảnh và hệ thống quang học laser, v.v., có thể điều chỉnh hướng truyền của đường dẫn quang học và hướng tạo ảnh.
