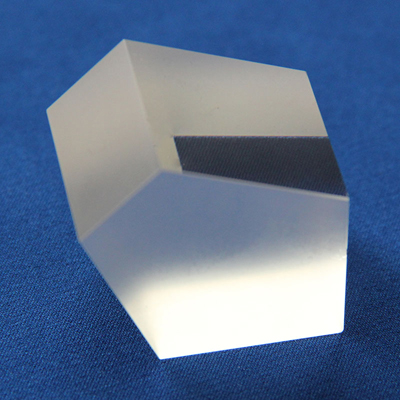

Lăng kính Penta bằng thủy tinh quang học có độ chính xác cao

Lăng kính Penta bằng thủy tinh quang học có độ chính xác cao

Lăng kính năm cạnh là lăng kính năm mặt có độ lệch tia là 90° và ảnh nằm bên phải

Độ lệch 90° của chùm tia hoặc hình ảnh

Hình ảnh thuận tay phải
Lớp phủ có sẵn

  • Sự chi trả :

    T/T Payment, Western Union
  • Cảng vận chuyển :

    Fuzhou China
  • nguồn gốc sản phẩm :

    China
Sản phẩm mới
  • Chi tiết sản phẩm

Lăng kính Penta bằng thủy tinh quang học có độ chính xác cao

Lăng kính năm cạnh là lăng trụ năm mặt có tia lệch 90° và ảnh chụp theo chiều phải. Do đó, góc lệch 90° không phụ thuộc vào hướng của lăng kính, khiến nó đặc biệt quan trọng trong các ứng dụng mà hướng của lăng kính không thể được kiểm soát chính xác.

Do cấu trúc hình học không thể sử dụng phản xạ toàn phần nên bề mặt phản xạ phải được phủ một lớp kim loại hoặc lớp điện môi.

Các bề mặt phản xạ Penta Prism tiêu chuẩn được phủ bằng nhôm hoặc nhôm tăng cường. Đôi khi, các bề mặt được phủ bằng sơn đen.

Thông số kỹ thuật:
Vật liệu:N-BK7, Silica nóng chảy hoặc kính quang học khác
Dung sai kích thước:+0.0, -0.2mm
Chất lượng bề mặt:60-40 S/D
Độ phẳng bề mặt:λ/4 ở 632,8nm
Dung sai góc:±30 giây cung (Tiêu chuẩn); ±5 giây cung (Độ chính xác cao)
Khẩu độ rõ nét:>85% kích thước
Vát:<0,25mm×45°
Lớp phủ:Bề mặt S1 & S2: Lớp phủ MgF2 đơn
Bề mặt S3 & S4: Nhôm hóa và sơn đen

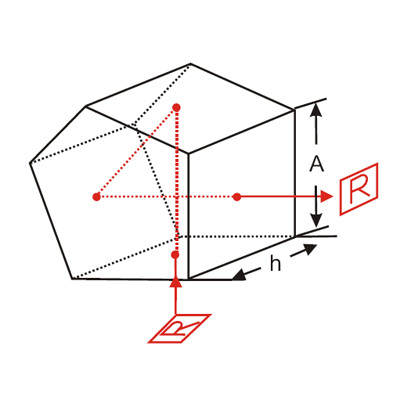

Kích thước tiêu biểu:
Kích thước: A×h(mm)Kích thước: Axh(mm)
2,5×2,52,5×2,5
7.0×5.010.0×10.0
15.0×15.020.0×20.0

Có sẵn kích thước và lớp phủ khác.

Các tình huống ứng dụng:

(1)Hệ thống hình ảnh: Ánh sáng có thể được phản xạ nhiều lần để hiển thị hình ảnh thẳng đứng trong kính ngắm dành cho kính thiên văn và nhiếp ảnh;

(2)Thiết bị đo lường: dùng cho máy toàn đạc hoặc máy đo khoảng cách laser, có ứng dụng quan trọng trong khảo sát công nghiệp, khảo sát bất động sản, đo khoảng cách quân sự, v.v.
