Lăng kính góc vuông bằng kính quang học có độ chính xác cao

Lăng kính góc vuông bằng kính quang học có độ chính xác cao

Lăng kính góc vuông là làm lệch hoặc làm chệch hướng chùm sáng 90° hoặc 180°. Nó thường được sử dụng trong kính thiên văn, kính tiềm vọng và các hệ thống quang học khác.
Độ lệch chùm tia hoặc hình ảnh 90° hoặc 180°
Vật liệu: N-BK7, Silica nung chảy UV, CaF2, ZnSe hoặc Ge
Có sẵn lớp phủ AR, lớp phủ HR

  • Sự chi trả :

    T/T Payment, Western Union
  • Cảng vận chuyển :

    Fuzhou China
  • nguồn gốc sản phẩm :

    China
Sản phẩm mới
  • Chi tiết sản phẩm

Lăng kính góc vuông bằng kính quang học có độ chính xác cao

Lăng kính góc vuông được đánh bóng chính xác theo dung sai nhẹ cho các ứng dụng đòi hỏi khắt khe hơn. Chúng có sẵn trong BK7 hoặc UV Fused Silica. Lăng kính BK7 được khuyến nghị sử dụng trong phòng thí nghiệm nói chung ở vùng nhìn thấy được và gần IR. Lăng kính Fused Silica được khuyên dùng cho các ứng dụng nhạy cảm với tia UV, hồng ngoại hoặc nhiệt. Lăng kính Fused Silica của chúng tôi được sản xuất theo thông số kỹ thuật chính xác và hữu ích từ 0,16-2,10μ m.
Lăng kính góc vuông làm lệch hoặc làm lệch chùm tia sáng 90° hoặc 180°. Lăng kính này thường được sử dụng trong kính thiên văn, kính tiềm vọng và các hệ thống quang học khác.

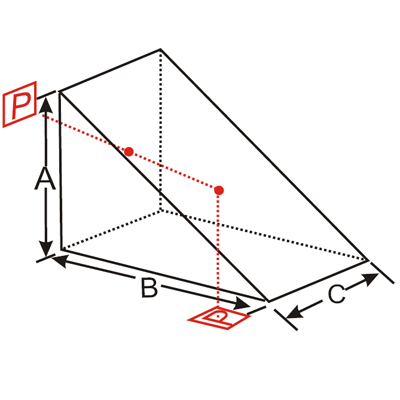

Độ lệch 90 độ: Độ lệch 90 độ xảy ra ở mặt. Hình ảnh cạnh huyền được dựng lên và đảo ngược.

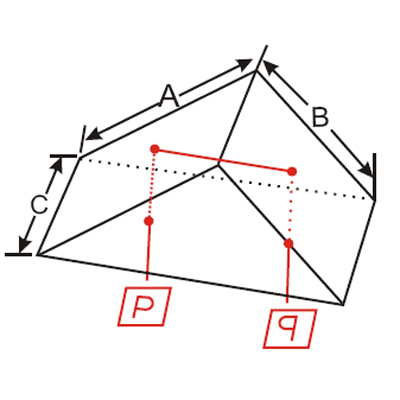

Độ lệch 180 độ: Độ lệch 180 độ sử dụng với cạnh huyền làm mặt vào và mặt ra. Ứng dụng chính là làm gương phản xạ ngược với điều kiện mặt phẳng của chùm tia tới bao gồm cả đỉnh.

Thông số kỹ thuật:
Vật liệu:N-BK7; Kính quang học UV-Fused Silica, Germanium, ZnSe, v.v.
Dung sai kích thước:±0.1mm (Tiêu chuẩn); ±0.05mm (Độ chính xác cao)
Chất lượng bề mặt:60-40 S/D (Tiêu chuẩn); 10-5 S/D (Độ chính xác cao)
Độ phẳng bề mặt:λ/4@632.8nm(Tiêu chuẩn); λ/8@632.8nm(Độ chính xác cao)
Độ lệch 180°:±3 phút cung (Tiêu chuẩn); ±30 giây cung (Độ chính xác cao)
Khẩu độ rõ nét:>85% kích thước
Vát:<0,25mm×45°
Lớp phủ:Phủ AR, Phủ nhôm và Theo yêu cầu

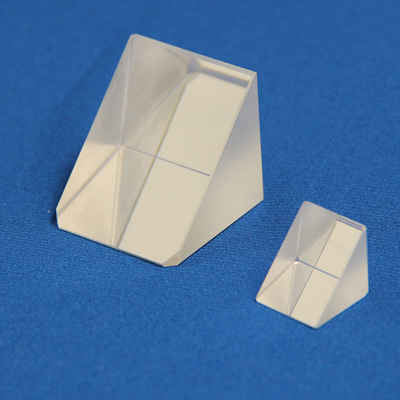

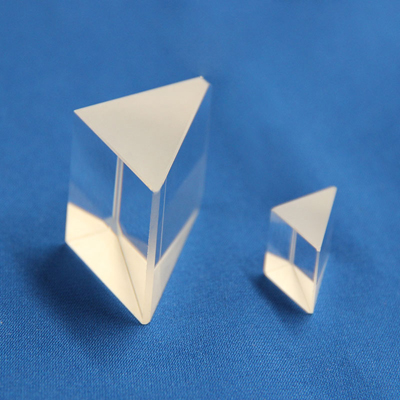

Right Angle PrismsCoated Right Angle Prisms180 deg Deflection Right Angle Prisms90 deg Deflection Right Angle Prisms

Kích thước tiêu biểu:
Chiều dài x Chiều rộng x Chiều cao (mm)Chiều dài x Chiều rộng x Chiều cao (mm)
3.0x3.0x3.015.0x15.0x15.0
5.0x5.0x5.025,4x25,4x25,4
10.0x10.0x10.038,1x38,1x38,1
12,7x12,7x12,750,8x50,8x50,8

Các tình huống ứng dụng:

(1)Kính thiên văn: Dùng để gấp đường dẫn quang học và hiệu chỉnh hình ảnh;

(2)Kính hiển vi: Thay đổi hướng truyền ánh sáng, cũng có thể dùng để tạo ra và phân tích ánh sáng phân cực;

(3)Kính tiềm vọng: Qua hai phản xạ, tia sáng truyền đi theo đường vuông góc;

(4)Máy đo khoảng cách: Tia laser phản xạ

(5) Hiệu chuẩn thiết bị quang học: Hiệu chuẩn đường dẫn quang và góc của các thiết bị quang học khác

(6) Truyền thông sợi quang: Có thể dùng để ghép nối và điều khiển tín hiệu quang

(7)Thiết bị chụp ảnh: dùng để thiết kế đường dẫn quang học đặc biệt nhằm đạt được hiệu ứng chụp ảnh cụ thể
