lăng kính góc lập phương là một thành phần quang học tạo thành một cấu trúc độc đáo với ba bề mặt phản xạ vuông góc, và được sử dụng rộng rãi trong đo lường laser, lập bản đồ cảm biến từ xa và hiệu chuẩn dụng cụ chính xác với các đặc điểm phản xạ hiệu quả và độ lệch đường dẫn quang. Ưu điểm của nó là độ ổn định cao, độ chính xác cao và tổn thất thấp cung cấp các giải pháp điều khiển đường dẫn quang và truyền tín hiệu đáng tin cậy cho các hệ thống quang học phức tạp.
Sự chi trả :
T/T Payment, Western UnionCảng vận chuyển :
Fuzhou Chinanguồn gốc sản phẩm :
ChinaLăng kính góc khối có độ chính xác cao

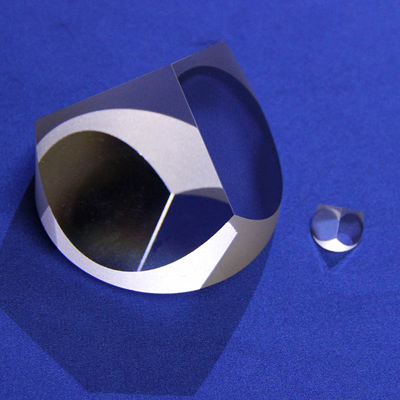

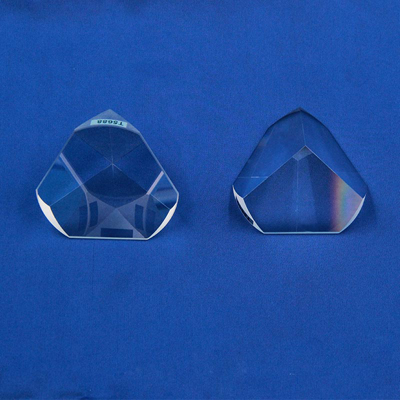

Lăng kính góc hình lập phương còn được gọi là Tấm phản quang. Nó có ba mặt vuông góc với nhau và một mặt cạnh huyền. Ánh sáng đi qua cạnh huyền được phản xạ bởi từng mặt trong ba mặt theo lượt và sẽ xuất hiện qua mặt cạnh huyền song song với chùm tia đi vào bất kể hướng của chùm tia tới. Vì hiệu suất đặc biệt của nó, nó thường được sử dụng để đo khoảng cách, xử lý tín hiệu quang học và laser.
| Thông số kỹ thuật: | |
| Vật liệu: | N-BK7, Silica hợp nhất |
| Dung sai kích thước: | +0.0, -0.2mm |
| Chất lượng bề mặt: | 40-20 S/D |
| Độ phẳng bề mặt: | λ/4 trên bề mặt trước, λ/8 trên bề mặt phản xạ |
| Độ lệch 180°: | ±5 giây cung (Tiêu chuẩn); ±3 giây cung (Độ chính xác cao) |
| Khẩu độ rõ nét: | >85% kích thước |
| Vát: | <0,25mm×45° |

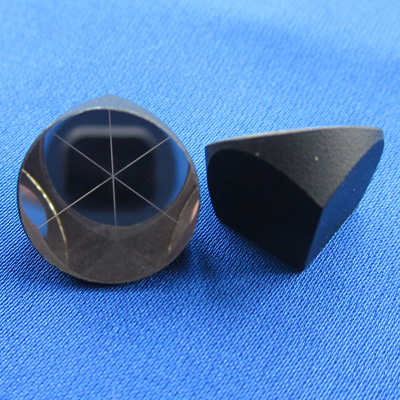

| Lớp phủ: | 1. Không tráng phủ |
| 2.Bạc (Đồng) + Sơn đen trên bề mặt phản quang | |
| 3.Lớp phủ AR, R<0,25%, trên bề mặt phía trước AOI=0°; | |
| Bạc (Đồng) + Sơn đen trên bề mặt phản chiếu. |

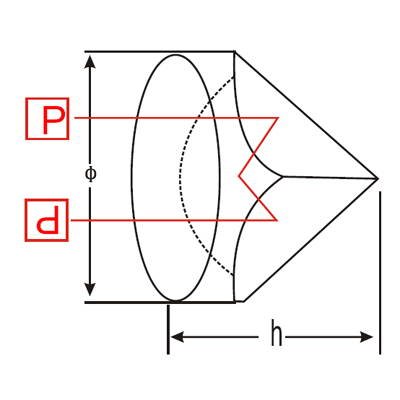

| Kích thước tiêu biểu: | ||
| Đường kính (mm) | Chiều cao (mm) | Độ lệch |
| Φ12.7 | 10.2 | 180+/-5" |
| Φ15.0 | 11.3 | 180+/-5" |
| Φ25,4 | 19 | 180+/-5" |
| Φ38 | 28,5 | 180+/-5" |
| Φ50,8 | 37,5 | 180+/-5" |
| Φ70 | 52,5 | 180+/-5" |
Có sẵn các kích thước và hình dạng khác.
Phạm vi áp dụng:
(1)Công nghệ laser: được sử dụng trong các hệ thống giao thoa laser để phản xạ chính xác các chùm tia laser, đảm bảo độ chính xác và ổn định của đường dẫn quang học, đạt được phép đo khoảng cách có độ chính xác cao và phát hiện dịch chuyển nhỏ.
(2) Hàng không vũ trụ: Hệ thống đo lường thái độ và dẫn đường được sử dụng trong máy bay. Bằng cách phản xạ ánh sáng hoặc tín hiệu cụ thể, nó cung cấp thông tin về hướng và vị trí chính xác cho máy bay.
(3) Khảo sát và lập bản đồ: Bằng cách phát ra chùm tia laser và nhận tín hiệu phản xạ bởi lăng kính của khối góc, thông tin về khoảng cách và góc có thể được đo nhanh chóng và chính xác, để vẽ bản đồ có độ chính xác cao và bản đồ địa hình.
(4)Truyền thông quang học: Phản xạ chính xác các tín hiệu quang học theo hướng chỉ định, thực hiện kết nối và truyền tín hiệu giữa các đường dẫn quang khác nhau, đồng thời cải thiện hiệu suất và tính ổn định của hệ thống truyền thông.
